KOMPANSATÖR MÜHENDİSLİK

Kompansatörün en önemli elemanı ve uzmanlık gerektiren mühendislik elemanı körüklerdir. TULPAR mühendisleri; Kompansatör Üretici Derneği (EJMA) ‘nın yayınlamış olduğu güncel denklemler kullanılarak körük tasarımını tamamlar. Bunun dışında isteğe bağlı olarak farklı kodlar ve standartlar kullanılarak körük tasarımı ve uygulamalar TULPAR mühendisleri tarafından yapılmaktadır. Farklı kodlar ve standartlar ile ilgili listeyi aşağıda ulaşabilirsiniz. Bunun yanında her kompansatör çalışması için aşağıda örneği verilen EJMA dizayn çıktısı müşterilerimize ücretsiz olarak verilmektedir.

Uluslararası Dizayn Standartları:

· ASME Section VIII, Division 1

· ASME B31.3

· ASME B31.1

· AD Merkblatt, B13

· EN13445 (Chap. 14 for PED compliance)

· Stoomweezen

· Bu standartlar dışında çalışmalar için TULPAR mühendislik kadrosu 35 farklı malzeme seçeneği istenilen dizayn şartlarında özel tasarımlar yapabilmektedir:

• Östenik Paslanmaz Çelikler
• Duplex Paslanmaz Çelikler
• Nikel Alaşımlar , Bakır Alaşımlar
• Aluminyum , Titanyum etc.



Tulpar Mühendisleri tasarımın prosese uygunluk kontrolü için kullanmış olduğu 3D Model programları ve sonlu elemanlar yöntemi ile yapmış olduğu çalışma sonucu 2D boyutlu üretim resimleri oluşturulur. Yapılan bütün çalışmalar ve veriler tek bir potada toplanarak mühendislik ve kalite departmanımızınonayı ile üretime geçilir tek potada toplana veriler test departmanı imalatı tamamlanmış ürünün testi için üst ver olarak kullanılır.

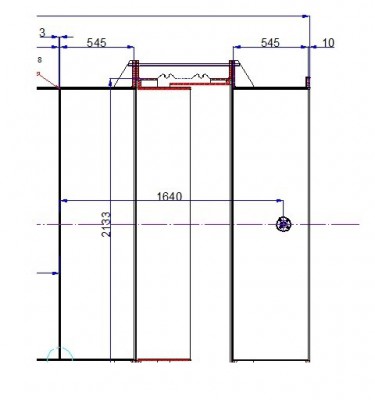

               FROM 3D MODEL TO ANALYSIS                         TO PRODUCTION 2D DRAWING

TULPAR mühendisleri prosesinizin ihtiyacı olan kompansatörlerin seçimini eksenel , yanal ve açısal kompansatör uygulamaları üzerinden yapmaktadır. Uygun kompansatörün seçimi için boru hattı stress analizi yapmak hayati önem taşımaktadır. Değişken hareket uygulamalarında seçilen yanlış kompansatörler prosesinize ciddi hasarlar verebilir.
