Gaz kanallarının dikdörtgen kesitli olması halinde kullanılan kompansatör tipidir.
Ondulasyonlar dairesel kesitli kompansatorlere gore daha buyuk ve yuksektir.

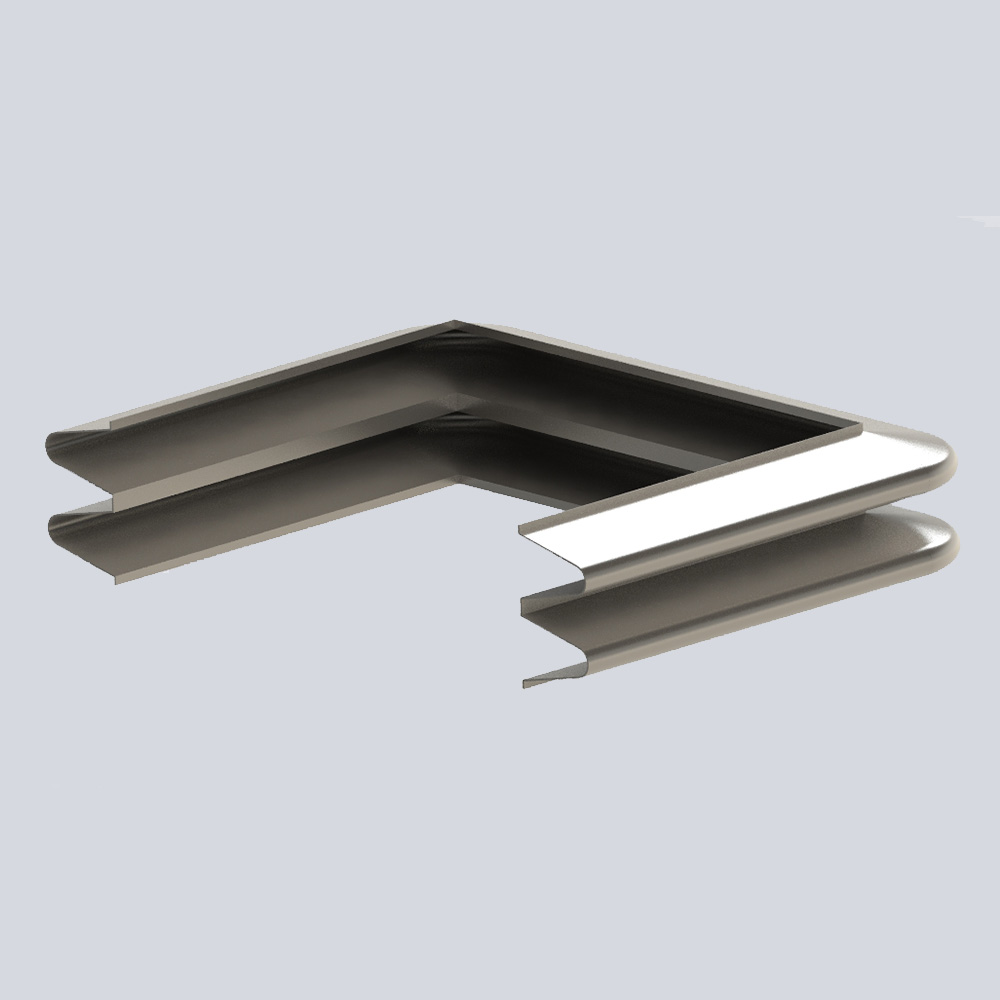

Dikdörtgen kompansatörler köşe detaylarına gore adlandırılır.
Diktörtgen kompansatör Tipleri:
1- Dairesel Köşeli
2- Dik Köşeli
3- Kamera Köşeli
Yapısı:
Dizayn ve üretim: EJMA standartlarına göre yapılmıştır. Basınç ve sıcaklık değerleri DIN 2401 standartlarına uygundur.
Malzeme Yapısı:
Körükler ve laynerler DIN 17440'a uygun olarak paslanmaz çelik, bağlantı parçaları paslanmaz çelik ya da karbon çelik olarak üretilir. Diğer malzemeler isteğe bağlı olarak üretilebilir.
Nominal Çap:
DN 25(1") - DN 2600 (104")
Basınç Değerleri:
Eksenel metal körüklü kompansatörler standart PN16 basınç sınıfında üretilmekte olup, daha yüksek basınç sınıfları için özel dizaynlar neticesinde imal edilmektedirler. Operasyon basıncı nominal çapa ve operasyon sıcaklığına bağlıdır.
Sıcaklık Aralığı:
Malzeme yapısına göre - 196°C den + 600°C e kadar
Uygulama:
Her çeşit boru hattında termal denge ve mekanik genleşme.
